磁翻板液位計在選型方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1491
發布日期：2021-07-30
磁翻板液位計在應用中的注意事項、選型方法和故障排除
一、磁翻板液位計運用特性
磁翻板液位計裝置于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器分明得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或安裝液位傳送器做遠間隔液位信號傳送及液位控制。該液位計是具有牢靠的平安性儀表。液位計是依據浮力原理和磁性耦協作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永世磁鋼經過磁耦合傳送到現場指示器，驅動紅、白翻柱翻轉180°。液位上升，翻柱由白色轉為紅色；液位降落，翻柱轉為白色，指示器紅、白界位處為容器內介質液位的實踐高度，從而完成液位指示。
1、適用范圍廣、裝置方式多樣，合適任何介質的液位、界面的丈量。
2、被測介質與指示構造完整隔離，密封性能好，防泄露、順應高壓、 高溫、腐蝕條件下的液位丈量，牢靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自在調整，功用齊全 雙色指示帶夜光、連續直觀、醒目、丈量范圍大，察看方向可恣意改動。
4、耐振動性能好，能順應液位動搖大的狀況下工作 構造簡單，裝置便當，維護費用低。
5、帶精巧的磁鋼校正器，現場隨意校調技術參數。
二、磁翻板液位計應用
磁翻板液位計普遍用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業消費過程中的液位丈量與控制。
三、磁翻板液位計選用
選擇磁翻板液位計應該思索的要素
1、丈量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、裝置條件、液位變化的速度等；
2、丈量和控制請求，如丈量范圍、丈量(或控制)準確度、顯現方式、現場指示、遠間隔指示、與計算機的接口、平安防腐、牢靠性及施工便當性。
磁翻板液位計由于具有磁性藕合隔離器密閉構造，特別適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手腕變得簡單和牢靠平安。液位計具有就地顯現的直讀式特性。不需多組液位計組合。有著單體停止全量程丈量。設備少開孔，顯現明晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯現儀時可省去該系統信號檢測的中間變送從而進步其傳輸精度。
磁性液位計有側裝和頂裝二種裝置方式，無論那種方式都能夠捆綁遠傳安裝，使液位計即能夠就地顯現液位，又能夠遠程監控液位。捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計。
四、磁翻板液位計裝置運用留意事項
磁翻板液位計主體四周不允許有導磁體靠近否則直接影響液位計精確工作。因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計裝置終了后，翻開底部排污法蘭，再將浮球組件重新裝入主體管內，留意浮球組件重的一頭朝上，不能倒裝。
1、磁翻板液位計的裝置位置，應避開或遠離物料介質進出口處，防止物料流體部分區域的急速變化，影響液位丈量的精確性；
2、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
3、遠傳配套儀表上感應面應面向和緊貼主導管；
4、調試時應先翻開上部引管閥門，然后遲緩開啟下部閥門，讓介質平穩進入主導管（運轉中應防止介質急速沖擊浮子，惹起浮子劇列動搖，影響顯現精確性），察看磁性紅白球翻轉能否正常，然后關閉下引管閥門，翻開排污閥，讓主導管內液位降落，據此辦法操作三次，確屬正常，即可投入運轉（腐蝕性等特殊液體除外）；
5、應依據介質狀況，不定期清洗磁翻板液位計的主導管肅清雜質；
6、產品曾經過嚴厲的試壓、模仿運轉等測試，零位曾經遷至實踐零位，用戶能夠直接裝置。
7、對丈量中心距超越一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增增強度和克制本身重量。
8、磁性浮子的長度取決于被測介質密度，密度越小浮子越長，主導管下引液管至底部“沉筒距”的長度也就越長。
9、磁翻板液位計裝置必需垂直，以保證磁性浮子在主導管內上下運動自若。
10、液位計與容器之間應裝有截止閥，以便清洗和檢修。
11、裝置時需留意主導管內切勿進入導磁雜質，以免影響浮球與顯現板的磁耦合性能。形成卡阻及削弱浮力。
12、液位計本體四周不允許有導磁物質接近，禁用鐵絲固定，否則會影響液位計的正常工作。
13、為避免運輸中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在裝置運用前應先抽去卡絲方能裝置。
14、磁翻板液位計裝置終了后，需用校正磁鋼停止校正，對磁翻柱導引一次，使零位以下顯現紅色，使零位以上顯現白色。
15、翻開底法蘭門板，裝入磁性浮子時，應留意上方向上，不能倒裝。
16、液位計投入運轉時，應先翻開上引液管閥門，然后漸漸開啟下引液管閥門，讓液體介質平穩地進入主導管，防止液體介質帶著浮子急速上升，形成磁翻柱翻轉失靈或翻亂。假如磁翻柱翻轉失靈或翻亂的狀況，可用校正磁鋼重新校正。
17、依據介質的特性，需定期清洗磁浮子和肅清主導管內堆積物雜質。
18、用戶設備上的配接法蘭應留意保證制造和焊接時的行位公差，否將影響裝置和運用。
19、磁翻板液位計的裝置位置，應避開或遠離物料介質進出口處，防止物料流體部分區域的急速變化，影響液位丈量的精確性；
20、如用戶自采用伴熱管路時，須選用非導磁資料，如紫銅管等。伴熱溫度據介質狀況肯定。
21、當配有變送器時需求留意事項：
（1）應使變送器緊貼液位計主導管，并用不銹鋼喉箍固定（禁用鐵質）；
（2）變送器的磁感應面應面向和緊貼浮筒外壁；
（3）變送器的零位應與液位計零位指示處在同一程度線上；
（4）變送器與顯現儀表或工控機之間連線*好單獨穿維護管敷設或用屏蔽二芯電纜敷設；
（5）接線盒進線孔敷設后，請求密封良好，以免雨水、潮氣等侵入而使變送器不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
22、當配有報警開關時需求留意事項裝置好后，用萬用表丈量輸出狀態，若液位開關輸出信號與實踐相符，則無需調校即可運用；若輸出信號與實踐運用不相符，取下液位開關，用校正磁鋼沿感測面上下軸線挪動，使報警開關輸出信號與實踐需求相符，重新按上報警開關即可運用；若不去下報警開關，也能夠將磁浮子液位計上液直到充溢，放掉液體，即可運用。
23、本安防爆型磁翻板液位計裝置運用留意事項：
（1）儀表設有接地端子，運用時必需牢靠接地；
（2）液位計必需與平安柵共同構本錢安防爆系統；
24、隔爆防爆型磁翻板液位計裝置運用留意事項：
（1）檢修維護時，必需切斷供電電源后翻開盒蓋；
（2）內外接地必需可靠；
（3）隔爆電氣外表溫度不能超越請求的溫度組別。
五、磁翻板液位計運轉與維護
1、磁翻板液位計工作場所，如存在腐蝕性較強的氣體，應增強儀表的密封措施，并經常檢查容易被腐蝕零件的完好狀況；
2、磁翻板液位計外殼應該牢靠接地；
3、磁翻板液位計運用過程中應避免撞擊和超出產品設計規范的振動；
4、磁翻板液位計工作場所，應防止日曬，雨淋的直接影響；
5、磁翻板液位計運轉6個月后，要做 一次全面性能檢查；

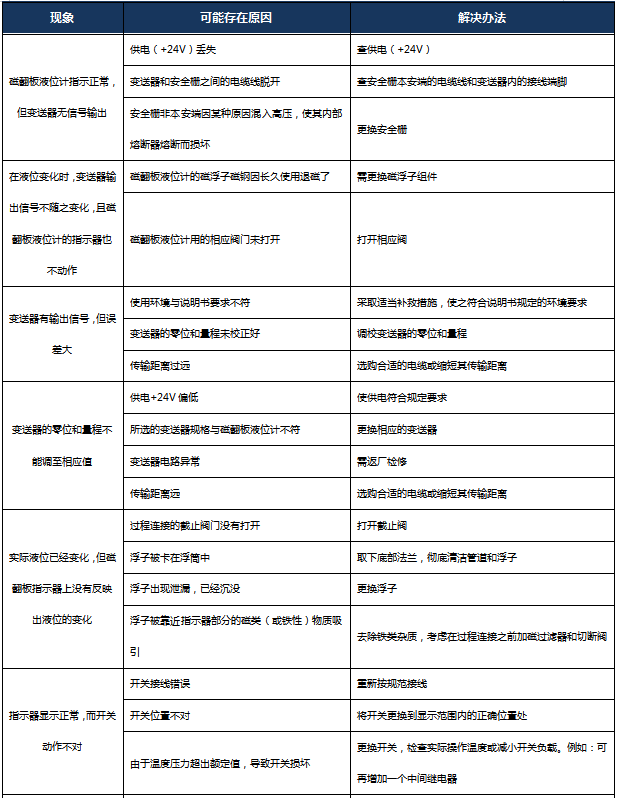

三、磁翻板液位計常見毛病
一、磁翻板液位計運用特性
磁翻板液位計裝置于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器分明得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或安裝液位傳送器做遠間隔液位信號傳送及液位控制。該液位計是具有牢靠的平安性儀表。液位計是依據浮力原理和磁性耦協作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永世磁鋼經過磁耦合傳送到現場指示器，驅動紅、白翻柱翻轉180°。液位上升，翻柱由白色轉為紅色；液位降落，翻柱轉為白色，指示器紅、白界位處為容器內介質液位的實踐高度，從而完成液位指示。
1、適用范圍廣、裝置方式多樣，合適任何介質的液位、界面的丈量。
2、被測介質與指示構造完整隔離，密封性能好，防泄露、順應高壓、 高溫、腐蝕條件下的液位丈量，牢靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自在調整，功用齊全 雙色指示帶夜光、連續直觀、醒目、丈量范圍大，察看方向可恣意改動。
4、耐振動性能好，能順應液位動搖大的狀況下工作 構造簡單，裝置便當，維護費用低。
5、帶精巧的磁鋼校正器，現場隨意校調技術參數。
二、磁翻板液位計應用
磁翻板液位計普遍用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業消費過程中的液位丈量與控制。
三、磁翻板液位計選用
選擇磁翻板液位計應該思索的要素
1、丈量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、裝置條件、液位變化的速度等；
2、丈量和控制請求，如丈量范圍、丈量(或控制)準確度、顯現方式、現場指示、遠間隔指示、與計算機的接口、平安防腐、牢靠性及施工便當性。
磁翻板液位計由于具有磁性藕合隔離器密閉構造，特別適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手腕變得簡單和牢靠平安。液位計具有就地顯現的直讀式特性。不需多組液位計組合。有著單體停止全量程丈量。設備少開孔，顯現明晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯現儀時可省去該系統信號檢測的中間變送從而進步其傳輸精度。
磁性液位計有側裝和頂裝二種裝置方式，無論那種方式都能夠捆綁遠傳安裝，使液位計即能夠就地顯現液位，又能夠遠程監控液位。捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計。
四、磁翻板液位計裝置運用留意事項
磁翻板液位計主體四周不允許有導磁體靠近否則直接影響液位計精確工作。因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計裝置終了后，翻開底部排污法蘭，再將浮球組件重新裝入主體管內，留意浮球組件重的一頭朝上，不能倒裝。
1、磁翻板液位計的裝置位置，應避開或遠離物料介質進出口處，防止物料流體部分區域的急速變化，影響液位丈量的精確性；
2、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
3、遠傳配套儀表上感應面應面向和緊貼主導管；
4、調試時應先翻開上部引管閥門，然后遲緩開啟下部閥門，讓介質平穩進入主導管（運轉中應防止介質急速沖擊浮子，惹起浮子劇列動搖，影響顯現精確性），察看磁性紅白球翻轉能否正常，然后關閉下引管閥門，翻開排污閥，讓主導管內液位降落，據此辦法操作三次，確屬正常，即可投入運轉（腐蝕性等特殊液體除外）；
5、應依據介質狀況，不定期清洗磁翻板液位計的主導管肅清雜質；
6、產品曾經過嚴厲的試壓、模仿運轉等測試，零位曾經遷至實踐零位，用戶能夠直接裝置。
7、對丈量中心距超越一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增增強度和克制本身重量。
8、磁性浮子的長度取決于被測介質密度，密度越小浮子越長，主導管下引液管至底部“沉筒距”的長度也就越長。
9、磁翻板液位計裝置必需垂直，以保證磁性浮子在主導管內上下運動自若。
10、液位計與容器之間應裝有截止閥，以便清洗和檢修。
11、裝置時需留意主導管內切勿進入導磁雜質，以免影響浮球與顯現板的磁耦合性能。形成卡阻及削弱浮力。
12、液位計本體四周不允許有導磁物質接近，禁用鐵絲固定，否則會影響液位計的正常工作。
13、為避免運輸中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在裝置運用前應先抽去卡絲方能裝置。
14、磁翻板液位計裝置終了后，需用校正磁鋼停止校正，對磁翻柱導引一次，使零位以下顯現紅色，使零位以上顯現白色。
15、翻開底法蘭門板，裝入磁性浮子時，應留意上方向上，不能倒裝。
16、液位計投入運轉時，應先翻開上引液管閥門，然后漸漸開啟下引液管閥門，讓液體介質平穩地進入主導管，防止液體介質帶著浮子急速上升，形成磁翻柱翻轉失靈或翻亂。假如磁翻柱翻轉失靈或翻亂的狀況，可用校正磁鋼重新校正。
17、依據介質的特性，需定期清洗磁浮子和肅清主導管內堆積物雜質。
18、用戶設備上的配接法蘭應留意保證制造和焊接時的行位公差，否將影響裝置和運用。
19、磁翻板液位計的裝置位置，應避開或遠離物料介質進出口處，防止物料流體部分區域的急速變化，影響液位丈量的精確性；
20、如用戶自采用伴熱管路時，須選用非導磁資料，如紫銅管等。伴熱溫度據介質狀況肯定。
21、當配有變送器時需求留意事項：
（1）應使變送器緊貼液位計主導管，并用不銹鋼喉箍固定（禁用鐵質）；
（2）變送器的磁感應面應面向和緊貼浮筒外壁；
（3）變送器的零位應與液位計零位指示處在同一程度線上；
（4）變送器與顯現儀表或工控機之間連線*好單獨穿維護管敷設或用屏蔽二芯電纜敷設；
（5）接線盒進線孔敷設后，請求密封良好，以免雨水、潮氣等侵入而使變送器不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
22、當配有報警開關時需求留意事項裝置好后，用萬用表丈量輸出狀態，若液位開關輸出信號與實踐相符，則無需調校即可運用；若輸出信號與實踐運用不相符，取下液位開關，用校正磁鋼沿感測面上下軸線挪動，使報警開關輸出信號與實踐需求相符，重新按上報警開關即可運用；若不去下報警開關，也能夠將磁浮子液位計上液直到充溢，放掉液體，即可運用。
23、本安防爆型磁翻板液位計裝置運用留意事項：
（1）儀表設有接地端子，運用時必需牢靠接地；
（2）液位計必需與平安柵共同構本錢安防爆系統；
24、隔爆防爆型磁翻板液位計裝置運用留意事項：
（1）檢修維護時，必需切斷供電電源后翻開盒蓋；
（2）內外接地必需可靠；
（3）隔爆電氣外表溫度不能超越請求的溫度組別。
五、磁翻板液位計運轉與維護
1、磁翻板液位計工作場所，如存在腐蝕性較強的氣體，應增強儀表的密封措施，并經常檢查容易被腐蝕零件的完好狀況；
2、磁翻板液位計外殼應該牢靠接地；
3、磁翻板液位計運用過程中應避免撞擊和超出產品設計規范的振動；
4、磁翻板液位計工作場所，應防止日曬，雨淋的直接影響；
5、磁翻板液位計運轉6個月后，要做 一次全面性能檢查；
三、磁翻板液位計常見毛病
