渦街流量計的安裝方法以及它在焦?fàn)t煤氣中的應
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1109
發布日期：2021-07-16
渦街流量計的安裝方法以及它在焦?fàn)t煤氣中的應用

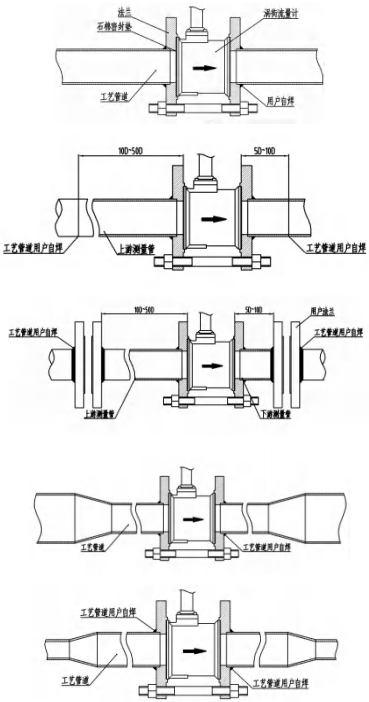

一、渦街流量計的裝置管路方式
二、渦街流量計的裝置
1、按啟齒尺寸的請求在管道上啟齒，且使啟齒的位置滿足直管段的請求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道停止點焊定位。?
4、將流量計取下，把法蘭按請求焊接好，并清算管道內一切凸出局部。
三、渦街流量計裝置留意事項
1、流量計*好裝置在室內，若須裝置在室外時，應有防止直射陽光和避免雨淋的措施。
2、流量計應防止裝置在有強磁場干擾，空間小和維修不便當?shù)膱鏊?br /> 3、流量計應防止裝置在溫度較高、受設備熱輻射或含有腐蝕性氣體的場所，若須裝置時，?須有隔熱通風措施。?
4、流量計應防止裝置在有機械振動的管道上，若須裝置時，必需采取減震措施，可加裝?軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、流量計能夠在沿管道軸線垂直方向上360°恣意裝置。*佳裝置方式∶低溫介質表?xiàng)U?垂直空中裝置;高溫介質表?xiàng)U平行空中裝置。?
7、由于管道的下垂容易形成流量計與法蘭間的密封走漏，流量計應盡量防止裝置在架空?較長的管道上。若必需裝置時，須在流量計的上下游2DN處分別設置管道支撐點。
8、在丈量蒸汽的管道中，為了避免轉換器溫渡過高，儀表銜接桿至少一半不要保溫。
9、為了便當察看和接線，流量計的表頭在原有的位置上可停止360°旋轉，在調整好位?置后，把鎖緊螺母擰緊即可。為了避免水汽從鎖緊螺母處進入殼體，必要時須用防水膠帶把鎖緊螺母纏繞密封好。
10、銜接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場所，**不允許與高壓電纜?一同敷設。屏蔽線應盡量縮短，且不得盤卷，以減少散布電感，*大長度不超越500米。?
11、接線時先擰開表殼后蓋，將信號線從防水接頭送入。將防水?接頭擰緊，并保證線纜在進入防水接頭之前必需向下壓彎，以確保水不會順著線纜進入殼體內。
渦街流量計可普遍用于大、中、小型各種管道給排水、工業循環、污水處置，油類及化學試劑以及緊縮空氣、飽和及過熱蒸汽、自然氣及各種介質流量的計量并可作為流質變送器應用于自動化控制系統中，采用EEPROM對累積流量停止掉電維護，維護時間大于10年。渦街流量計是一種用處極普遍的流量儀表，簡直能夠用在一切氣體，液體和蒸汽的流量計丈量和控制，金湖天信儀表的智能渦街流量計，打破了激進模仿方式處置渦街信號的局限，經過現代數字信號處置的辦法對渦街探頭信號停止辨認、挑選，從而得到正常的流量信號，極大的進步渦街的抗震性能，從基本上處理了盤繞渦街幾十年來不抗震問題，普遍應用于石油化工、輕工、熱電、造紙等行業的給水、給鹽、給風的流量。
渦街流量計在丈量焦?fàn)t煤氣上應用的還是比擬多，但是也不乏會呈現一些問題，來說說這些問題的緣由及處理辦法：
現場計量系統呈現毛病的緣由可歸結為兩大緣由，一是流量儀表或其關聯設備惹起的二是非流量儀表方面的緣由，即流量儀表正常，而環境或系統方面緣由形成毛病，這類緣由難以查找。除了請求技術人員要熟習該儀表性能外，還需具有廣博的學問和豐厚的現場經歷停止剖析、推理、多方實驗，方能確認。有些毛病還是一些意想不到事情形成的對非流量儀表方面的毛病常常表示為輸出信號不穩定。依據實踐經歷，渦街流量計丈量焦?fàn)t煤氣時，輸出信號不穩定的緣由有以下幾點：
1、渦街流量計不適合裝置在強振動的場所是應用者廣為熟知的但在磁場頻繁變化的場所，渦街流量傳感器會測出高于正常值的信號輸出。理論證明，無氣體活動的現場，當渦街流量傳感器處于變化的磁場中時在磁場變化的霎時，渦街流量傳感器會感應出一個錯誤信號而輸出，當變化完畢，儀表處于一個穩定的磁場時，儀表則會輸出一個正常信號。
2、焦?fàn)t煤氣因出廠時溫度高，濕度大，因而在氣體保送過程中會有水分存在氣體活動帶動水分往復動搖，從而構成脈動流。渦街流量傳感器處于這種流體狀態時輸出數據忽大忽小，基本無法反映消費情況。
3、由于焦?fàn)t煤氣多雜質，易結晶，雜質凝結于傳感頭，從而形成計量失準。溫度升高時，雜質揮發，靈活度增加，信號加強;相反則降低。從而形成數據不穩定。
4儀表接線過程中壓線不實，從而形成傳輸過程中信號的時斷時續。
5、儀表接地線不契合標準請求，從而使強電中的50Hz干擾進入，當正常信號高于50Hz時輸出正常信號，反之則會輸出錯誤信號。
處理辦法：
1、儀表安裝、銜接過程中，應確保每一個環節的精確無誤，其中包括安裝前對現場的調查、安裝過程中儀表接線、系統接地線等方面，從而確保檢測到真實數據并可以精確輸出。
2、關于運轉中的計量系統可采用“雙軌計量，比照確認”辦法，以及“替代法”對運轉中的計量儀表毛病停止確認和掃除。
3、定期對儀表停止整體清洗，必要時可對儀表的傳感頭局部停止吹掃，避免雜質在傳感頭處的凝結。冰冷的時節在計量直管段及儀表部分加伴熱安裝也有利緩解雜質在計量儀表處的凝結。
4、定期對管道停止排水，特別是直管段前的水分，根據詳細狀況設置專人定期排放，盡可能降低計量管段中的水分，*大限度的掃除流體中的脈動。
5、增強對計量系統數據的管理，設置定時打印功用，根據打印數據分離消費情況對儀表的運轉剖析。
