產品簡介

1、產品簡介
腰輪流量計是用于對管道中流量進行連續或間歇測量的高精度計量?jī)x表。它具有精度高、可靠性好、重量輕、壽命長、安裝使用方便等特點，是容積式流量計的典型特點。腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。**用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。

2、工作原理

當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。

產品特點

●具有精度高、可靠性好；

●結構簡單、堅固、重量輕；

●壽命長、安裝使用方便；

●特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；

●安裝容易，流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段；

●**用于各種油品及對鑄鐵不腐蝕液體介質的計量；

●可用于高壓、低腐蝕性介質的計量；

●**用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量；

●為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器；

●防爆等級：ExiaIICT6。

技術參數

1、公稱壓力:0.6、1.0、1.6、2.5、4.0MPa

2、工作溫度：-10～60℃

3、精度等級：0.5、0.2

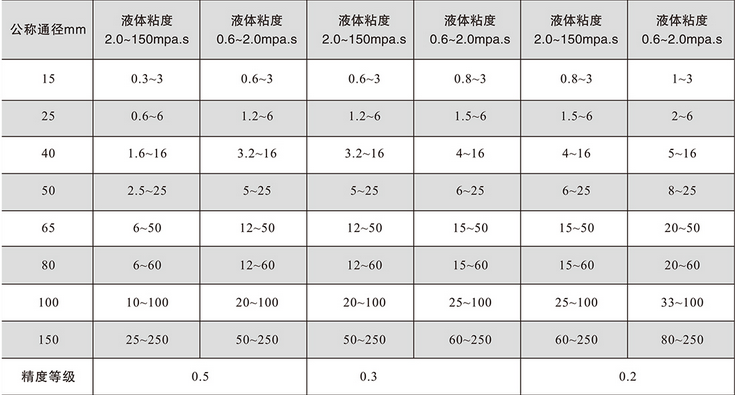

4、流量范圍：m3/h

產品選型

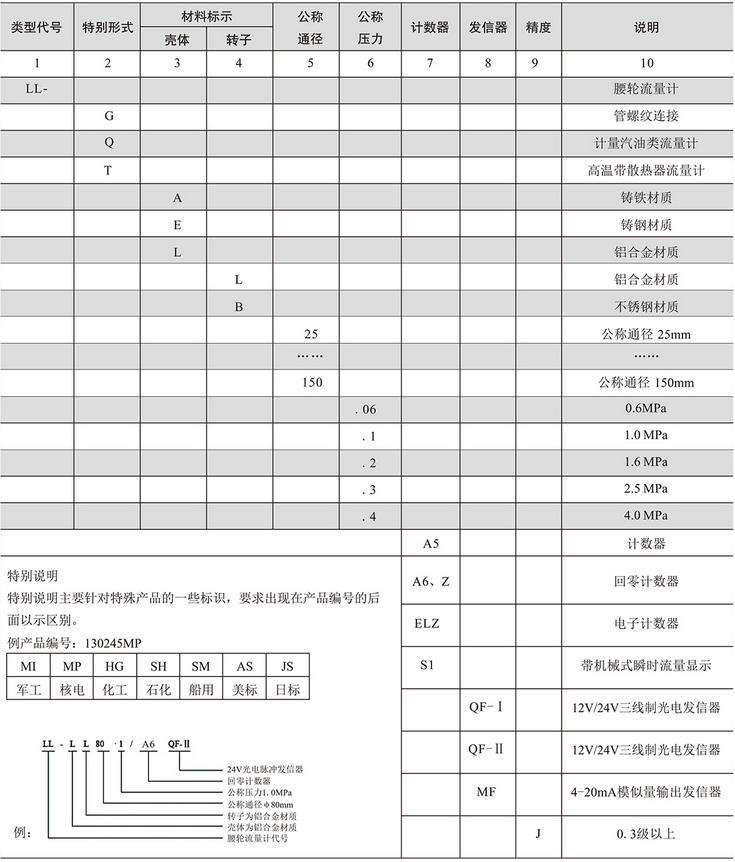

一、產品選型

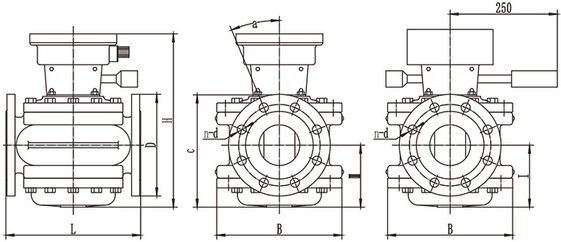

二、外形及安裝尺寸

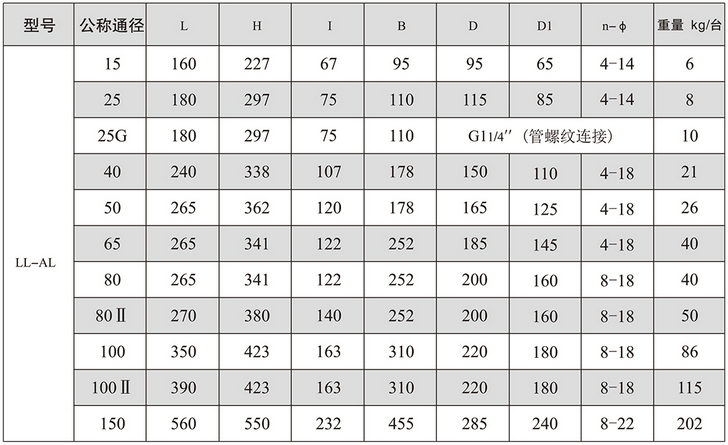

1、鑄鐵型腰輪流量計外形尺寸

2、鑄鋼型腰輪流量計外形尺寸

三、安裝使用

●流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致。

●當被測液體含有氣體時，流量計前應安裝氣體分離器。

●不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。

●流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。

●節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。

●嚴禁使用掃線蒸汽通過流量計。

●在連續使用部位，腰輪流量計需加旁通管道。

●流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。

●嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。

●流量計在使用時流量大小不得超過技術要求。流量計正常工作在*大流量70～80%為優。

●被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
