一、氣體羅茨流量計產品概述
氣體羅茨流量計是一種高精度、高可靠、寬范圍度、低始動流量的容積式氣體計量儀表，可直接測量氣體的工況體積流量和總量，也可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量，可選配DTU模塊，實現無線遠傳。已大量應用于城市燃?xì)夂凸I(yè)氣體流量計量與檢測，是用戶實現高精度、高可靠計量的理想儀表。
二、氣體羅茨流量計產品特點
1、精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變。
2、流量計前后不需要直管段，可以安裝在環境狹窄的場合。
3、始動流量小，量程比寬，適合于計量負荷變動大的氣體流量計量。
4、儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）通訊輸出；同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
5、使用全新的第四代隧道磁阻技術信號傳感器（TMR），大大增強了儀表的抗電磁干擾能力。
6、可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足JJG633-2005標準的電磁兼容實驗要求。
7、采用低功耗設計，可用鋰電池供電，電池可連續使用5年以上；同時也可外接電源。
8、專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。
三、氣體羅茨流量計性能指標
1、氣體羅茨流量計結構

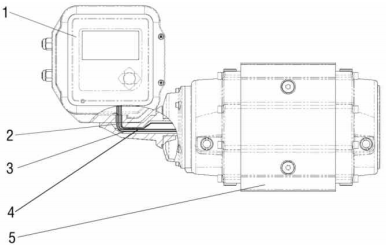

氣體羅茨流量計有5個部分組成，分別為：1、本安型體積修正儀；2、流量傳感器；3、壓力傳感器；4、溫度傳感器；5、氣體羅茨流量計（機械）

2、氣體羅茨流量計工作原理
氣體羅茨流量計主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差 （P 入＞P 出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉 子間、轉子與殼體、轉子與墻板間保持*佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。

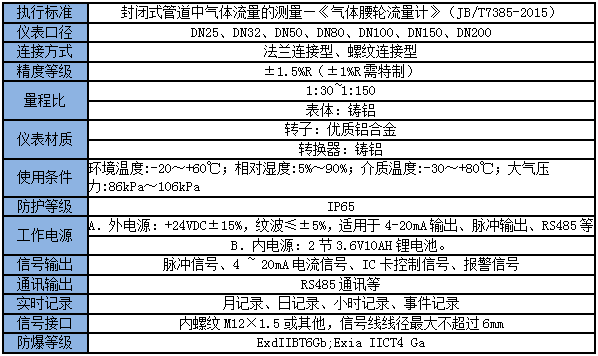

3、氣體羅茨流量計技術參數

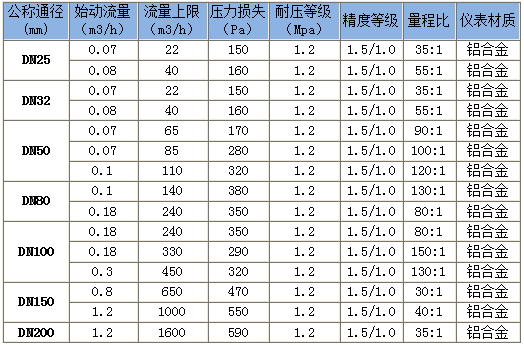

4、氣體羅茨流量計流量范圍

四、氣體羅茨流量計外形尺寸

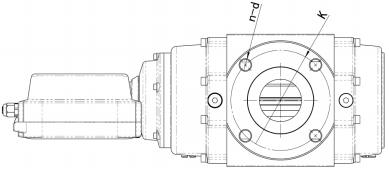

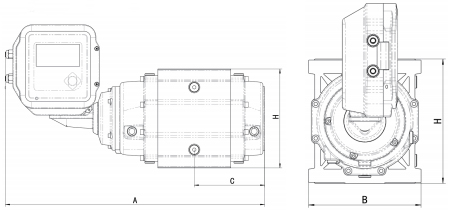

1、外形尺寸圖

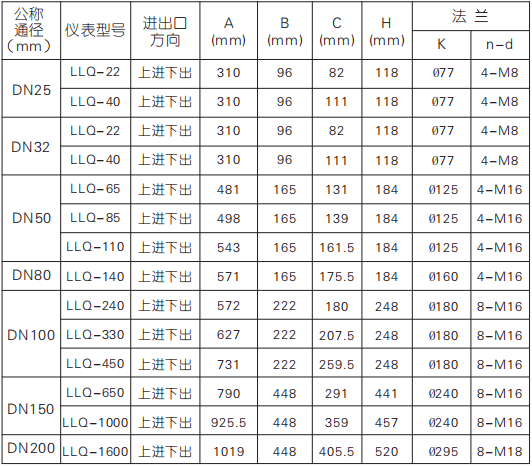

2、安裝尺寸
