頂蓋式、投入式液位變送器的安裝和校驗方法

來源：江蘇騰泰儀表科技有限公司瀏覽：-1079 發布日期：2021-05-27

頂蓋液位變送器的應用。根據電容值與兩極距離成正比的原理，分別用陶瓷膜片和基板膜片構成電容的兩極，從而可以檢測基板電極和膜片電極之間電容的變化，檢測到的電容值經微調電路放大后，輸出準確的電壓信號。輸出電壓信號通過變送器轉換成4~20mA電流信號，智能單元通過電流信號輸出開關量給單元監控系統，自動控制排水泵

輸入液位變送器

主要技術參數　　量程0.5-200m；電纜長度為0.5-300m；測量精度分別為0.1、0.2、0.5；07%FS10.C；穩定性≤ ± o。1%年；工作電壓為dc220v；醉高功耗6W；輸出信號4~20mA或RS485，及相應的接點信號；插座方式：鳳凰端子，航空插座；顯示模式LED；負載阻抗≤ 75012; 絕緣阻抗；500VDC時，≥ 100米。Q；工作溫度-20～80℃℃; 環境濕度≤ 95%（相對濕度），避免強腐蝕性氣體；探頭防護等級為IP68，變送器防護等級為IP65

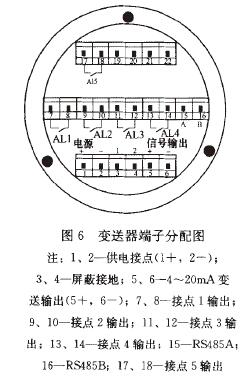

輸入液位變送器接線　　變送器結構及安裝　　輸入液位變送器主要由變送器本體、探頭及端子排組成，如圖4～圖6所示，探頭安裝在水泵水輪機頂蓋內，代替原來的浮子開關，通過電纜與變送器本體連接，將水位變化信號傳送給變送器。變送器本體安裝在水泵水輪機水輪室外側，以避免水輪室的振動干擾。探頭發出的水位變化信號轉換成5對水位信號開關輸出，送至機組控制單元，從而取代原來的5個浮子開關。與改造前不同的是，變送器需要提供220V直流電源，電源來自附近的設備控制柜

　　變送器的優點分析

，與改造前的五個浮子開關和五根電纜相比有明顯的優勢　　輸入液位變送器本體的安裝位置可靈活控制，完全避免了水車房的惡劣環境，不受主軸密封振動和漏水的影響

變送器具有人機界面，可設置參數和顯示頂蓋水位

自2014年以來，該水位變送器已應用于寶泉水電站4臺機組頂蓋排水系統。實踐表明，該液位變送器具有精度高、運行穩定的特點，總的來說，該液位變送器體積小、安裝方便、抗振動、抗碰撞能力強、維護方便、精度高、工作穩定性好，非常適合在水泵水輪機頂蓋排水系統中的應用和推廣，也適用于其它液位系統的測量1045結論　　新型液位變送器已應用于電站水泵水輪機頂蓋疏水系統，提高了頂蓋疏水系統的工作穩定性，為水泵水輪機機組的安全穩定運行提供了有力的保障，同時也為相關水電生產單位提供了參考。隨著科學技術的進步，越來越多的新型傳感器和控制器應用于水電生產中，提高了機組運行的安全性和穩定性，帶來了良好的經濟效益。新型水位變送器的應用才剛剛起步。寶泉電站將根據實際運行情況對可靠性差的自動化元件進行更換，選擇工作穩定、維護方便的新型自動化元件，為有效提高設備運行穩定性　　

抽水蓄能電站（以下簡稱寶泉電站）總裝機容量為4臺× 300MW，設置4臺水泵水輪發電機組，承擔調峰、填谷、調頻、調相、應急備用等任務。寶泉水電站水泵水輪機機組為立軸、單級、混流可逆式，額定水頭510m，額定水頭528.6m，額定轉速500rmin。由于水泵水輪機主軸密封的工作特點，少量的漏水必然會流向頂蓋內側。如果不及時排除漏水，任由其發展，將影響導軸承和水泵水輪機水車間設備的運行安全，造成機組事故停機，甚至有淹沒廠房的危險。因此，設置頂板排水系統，及時排除頂板積水，保證排水系統的可靠運行具有重要意義

　　但由于其水頭高、速度快的特點，頂蓋振動大，主軸密封漏水波動劇烈。電站原有的浮子式頂蓋水位傳感器運行穩定性差，浮子液位開關經常卡澀或誤操作，導致頂蓋排水泵不能正常啟動，甚至液位開關誤操作導致機組意外停機。為解決上述問題，通過多方面的技術分析、設備改造，將原有的機械浮子式液位開關更換為新型智能液位變送器，大大提高了屋面排水系統的運行穩定性。新型輸入液位變送器技術含量高、體積小、運行穩定，充分體現了新電子技術對電力生產的推動作用

　　頂蓋排水系統是抽水蓄能電站水泵水輪機的重要組成部分。系統的可靠運行對水泵水輪機的安全穩定運行具有重要意義。介紹了一種新型智能液位變送器在發電廠

　　屋頂排水系統改造前

1045水泵水輪機頂蓋排水系統中的應用改造前頂蓋排水系統

頂蓋排水泵

。排水泵取水口布置在頂蓋內，頂蓋內的積水通過排水泵排入自流排水洞，如圖1所示，標有“011”的取水口為取水口，注明“012”處為頂蓋排水泵

頂蓋水位浮子

頂蓋水位浮子布置在頂蓋內排水泵取水口旁。設有5個機械式水位浮子開關，通過5根電纜將水位開關信號送至機組監控系統，控制兩臺頂蓋排水泵的啟停，如圖2所示，標記“024”為水位浮子

控制邏輯

頂蓋水位浮子開關分布如圖3所示，共有5個開關，分別為461sn | 462sn}463sn f 464sn | 465sn。461sn，低水位停泵；462sn，水位高，啟動水泵排水；463sn，水位高，啟動兩臺水泵排水；464sn，高水位報警；465sn，水位過高報警，作用于機組停機

存在問題

頂蓋內部空間狹窄。頂蓋內設有五個水位浮動開關。另外，還需引出5根電纜，將水位信號送至機組監控系統。機構復雜，維修不方便

頂蓋內部振動大，主軸密封泄漏波動劇烈，有時甚至飛濺，水位浮子開關動作有時不靈活，導致誤動或拒動，導致頂蓋排水泵不能正常啟停，甚至機組停機

2008年*機組投運以來，4臺機組頂蓋水位浮子開關多次出現異常，嚴重影響了機組的安全穩定運行。圖3水位浮動開關示意圖。經綜合分析，電站于2014年開始對4臺機組頂蓋水位開關進行升級改造，更換為ltj31輸入式智能液位變送器控制器。

目前，石油、化工、電廠、城市供水、水文勘探等領域都需要液位測量與控制。輸入式液位變送器的應用越來越**。輸入式液位變送器精度高，體積小。直接放入液體時，可測量變送器端部至液位的液位高度，使用方便

1、靜水（深井、水池、液體灌溉等）中安裝輸入液位變送器

1、測量開口容器中靜態液體的液位時，將輸入液位變送器垂直放入容器底部，將連接變送器的電纜和接線盒固定在容器開口處

2.當介質粘度較大時（如污水池），可加外殼或支架，以保證變送器能放入容器底部

3.在露天安裝時，變送器接線盒應盡量放在通風干燥處，避免強光和雨水直接照射，造成殼體溫度過高或進水，損壞變送器內部電路板

2、測量流水中的水位時，當介質波動較大時，可在水道中插入內徑約5cm的鋼管或PVC管，在水流方向相反的方向上，可以在不同的高度打開幾根管道Φ 5個小孔，允許水進入管道，并將電纜和接線盒固定在管道出口處

2.當管道介質波動，泥沙較大時，也可采用加阻尼裝置的方法過濾泥沙，消除動壓和波浪的不利影響，為保證測量的準確性

3.產品安裝在雷區時，訂貨時應注意“防雷”。同時，建議用戶在現場安裝防雷裝置，并保證產品和電源可靠接地，可降低雷擊對液位變送器造成損壞的概率。
