一、小屏無紙記錄儀技術指標
1、屏幕：128*64點陣藍屏液晶顯示器（LCD）
2、精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
3、處理器：采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
4、存儲模塊：采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
5、輸入規格：全隔離**輸入，*大支持4路模擬量輸入+1路頻率輸入
6、輸入功能：
（1）電壓輸入：0-5V、1-5V、0-20mV、0-100mV
（2）電流輸入：0-10mA、4-20mA，（0-20mA輸入需在訂貨時注明）
（3）電阻輸入：Res
（4）頻率輸入：頻率信號（PI）（頻率范圍：0.5-5000HZ，*大頻率范圍可定制）
（5）熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10&Omega;）
（6）熱電偶：S、B、K、T、R、E、N、J
（7）輻射高溫計：F1、F2
（8）鎢錸：WRe3-25、WRe5-26
7、輸出功能：
（1）配電輸出：變送器集中配電+24VDC，標準配電＜30mA（*大負載能力可定制），支持多種規格集中配電（如12VDC、5VDC配電輸出）
（2）變送輸出：*多支持2路通道的4-20mA標準電流變送輸出，負載能力750&Omega;（*大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
（3）繼電器報警輸出：*多支持4路繼電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警
8、通訊打印：
（1）通訊接口：RS232C或RS485，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）
（2）打印接口：RS232C直接連接微型打印機，波特率1200
9、記錄功能：
（1）記錄容量：64/128/192/248MB（FLASH容量可選擇）；
（2）記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
（3）記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
10、數據轉存：數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到16G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
11、供電電源：220VAC，50HZ交流電源供電，支持24VDC（22VDC-28VDC）直流電源供電，支持12VDC（11.2VDC-16VDC）直流電源供電
12、保護功能：
（1）斷電保護：內置存儲器保護參數和歷史數據，斷電后**保存
（2）時鐘保護：集成硬件時鐘，掉電后也能準確運行
13、誤差精度：
（1）熱電偶冷端補償誤差：&plusmn;2℃
（2）時鐘誤差：&plusmn;2 秒/天
14、工作環境：
（1）環境溫度：0～50℃（避免日光直曬）
（2）環境濕度：0～85%R.H（無凝結）
15、儀表凈重：凈重：&le;1.0Kg
二、小屏無紙記錄儀安裝接線

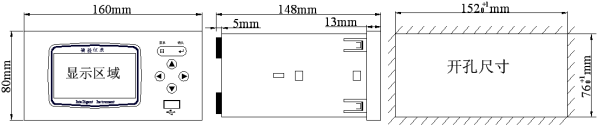

1、儀表尺寸

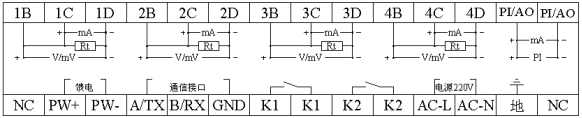

2、端子接線

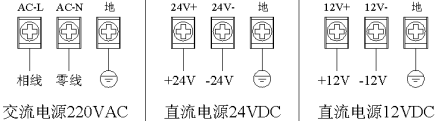

3、交/直流電源輸入接線

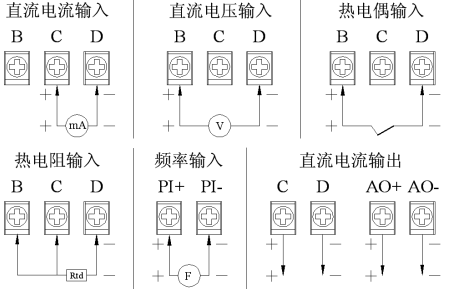

4、輸入/輸出信號接線

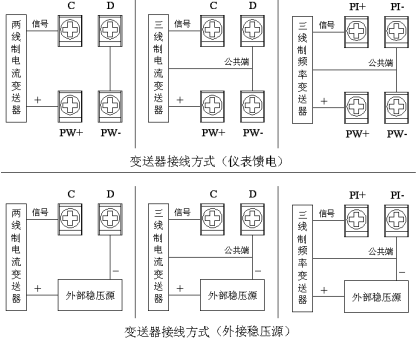

5、變送器接線

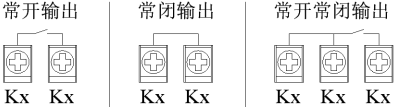

6、繼電器觸點輸出接線

三、小屏無紙記錄儀使用及運行

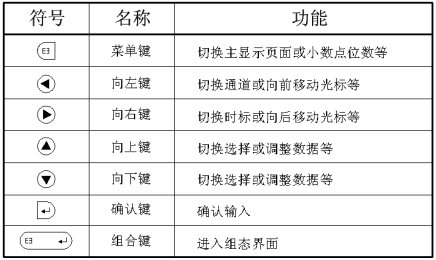

1、鍵盤功能

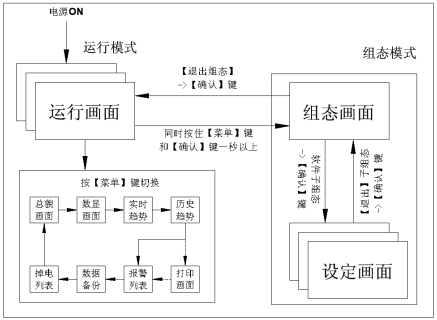

2、使用模式
