水位報警的電路圖設計
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1238
發布日期：2021-05-18
設計了水位報警電路圖。這種水位報警器能在水箱水位滿時及時發出報警聲
電路中晶體管振蕩器產生的方波信號通過探頭送入水中。探頭壽命長，無電解腐蝕
整個電路由晶體管多諧振蕩器、放大器和報警電路組成。多諧振蕩器以方波信號的形式從T2采集器輸出音頻，通過C4發送到水箱頂部的兩個探頭中的一個，另一個探頭通過C5連接到放大器T3。當水箱裝滿水時，振蕩器輸出的音頻從水箱中的探頭擴散，并被公探頭接收。
它被C5放大，然后傳送到報警部分。報警部分的T4、T5進一步放大信號，驅動晶體管T6，使蜂鳴器報警，同時點亮指示燈LED1。水槽清空時，蜂鳴器不響，指示燈LED1不亮?？傊?，當兩個探頭被水或導電液位短路時，蜂鳴器會報警。該電路可以安裝在普通的PCB板上，并密封在適當?shù)暮凶又小蓚€探頭由粗線制成，固定在水箱頂部，使探頭在水箱充滿水后與水面接觸。
水位報警器電路圖

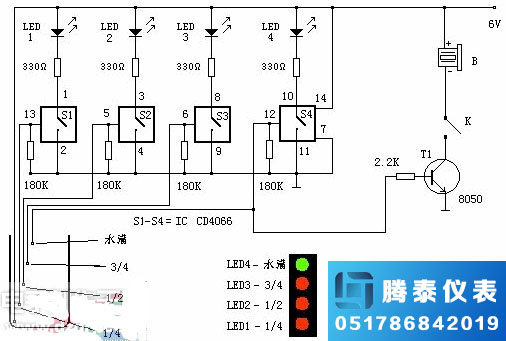

該電路由四路模擬開關IC CD4066組成。每個電路有四個獨立的開關，可以控制數字或模擬信號的傳輸。水箱無水時，由于180K電阻的作用，四個開關的控制端為低電平，開關為off，LED不亮
隨著水位的升高，由于水的導電性，IC的13腳為高電平，S1為on，LED1為on。當水位逐漸升高時，LED燈依次亮起以指示水位。水滿時，LED4亮，表示水滿。同時T1亮，B發出報警聲，表示水滿
無需報警時，斷開關K
電路元件值見電路圖。三極管T1作為電路中蜂鳴器報警的電子開關。建議選用放大倍數較大的8050等中功率晶體管。音響報警器B可根據實際情況和個人愛好選擇。
水位報警器設計電路圖

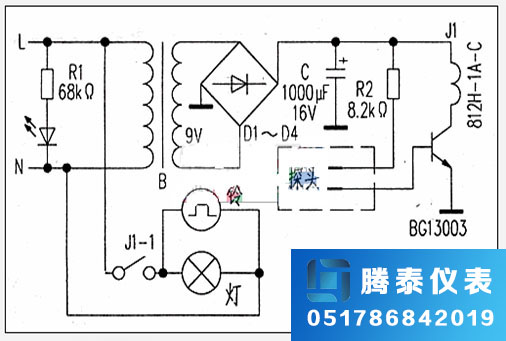

市電通過變壓器B與二次電源耦合。經過整流濾波后，電容器C兩端產生12V直流電壓。該電壓通過繼電器線圈施加到三極管集電極上
三極管的基極電壓由水位探頭控制。當探頭不接觸水時，底座不能加電壓，三極管不導通，繼電器不閉合，不報警。一旦儲液罐溢出，探頭浸入水中，R2上的電壓通過水的電阻加到三極管的底部（偏置電阻=R2+水電阻），使三極管導通。繼電器J和觸點j1-1開始報警。探頭用兩根導線焊接在銅箔上，間距5mm。如果探針放在溝槽里，就不需要放在底部。因為底部太濕，它會發出假警報。三極管可用于其它低功率硅管。
電路中晶體管振蕩器產生的方波信號通過探頭送入水中。探頭壽命長，無電解腐蝕
整個電路由晶體管多諧振蕩器、放大器和報警電路組成。多諧振蕩器以方波信號的形式從T2采集器輸出音頻，通過C4發送到水箱頂部的兩個探頭中的一個，另一個探頭通過C5連接到放大器T3。當水箱裝滿水時，振蕩器輸出的音頻從水箱中的探頭擴散，并被公探頭接收。
它被C5放大，然后傳送到報警部分。報警部分的T4、T5進一步放大信號，驅動晶體管T6，使蜂鳴器報警，同時點亮指示燈LED1。水槽清空時，蜂鳴器不響，指示燈LED1不亮?？傊?，當兩個探頭被水或導電液位短路時，蜂鳴器會報警。該電路可以安裝在普通的PCB板上，并密封在適當?shù)暮凶又小蓚€探頭由粗線制成，固定在水箱頂部，使探頭在水箱充滿水后與水面接觸。
水位報警器電路圖
該電路由四路模擬開關IC CD4066組成。每個電路有四個獨立的開關，可以控制數字或模擬信號的傳輸。水箱無水時，由于180K電阻的作用，四個開關的控制端為低電平，開關為off，LED不亮
隨著水位的升高，由于水的導電性，IC的13腳為高電平，S1為on，LED1為on。當水位逐漸升高時，LED燈依次亮起以指示水位。水滿時，LED4亮，表示水滿。同時T1亮，B發出報警聲，表示水滿
無需報警時，斷開關K
電路元件值見電路圖。三極管T1作為電路中蜂鳴器報警的電子開關。建議選用放大倍數較大的8050等中功率晶體管。音響報警器B可根據實際情況和個人愛好選擇。
水位報警器設計電路圖
市電通過變壓器B與二次電源耦合。經過整流濾波后，電容器C兩端產生12V直流電壓。該電壓通過繼電器線圈施加到三極管集電極上
三極管的基極電壓由水位探頭控制。當探頭不接觸水時，底座不能加電壓，三極管不導通，繼電器不閉合，不報警。一旦儲液罐溢出，探頭浸入水中，R2上的電壓通過水的電阻加到三極管的底部（偏置電阻=R2+水電阻），使三極管導通。繼電器J和觸點j1-1開始報警。探頭用兩根導線焊接在銅箔上，間距5mm。如果探針放在溝槽里，就不需要放在底部。因為底部太濕，它會發出假警報。三極管可用于其它低功率硅管。
